Recherche à faire refabrique une pièces pour un vieux batteur mélangeur de pâtisserie
Devis accepté — Prestation en cours
Description du projet

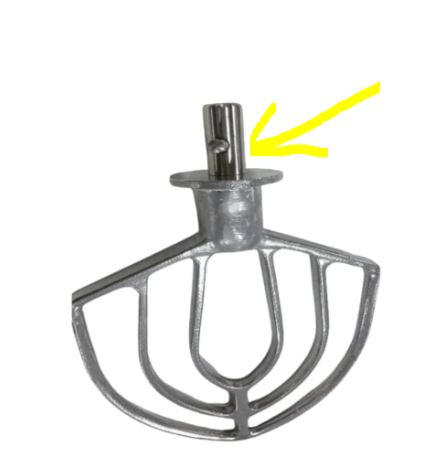

Bonjour, je recherche un artisan qui pourrait refabriquer pour un prix raisonnable, cette pièce pour remplacer cellle d'un outil de batteur mélangeur de pâtisserie.
ATTENTION !! c'est un pas inversé
Pas mal de force pendant la rotation (selon les pâtes)
le corps de la pièce est en alu (je ne connais pas le type d'alu)
l'axe est en inox (je ne connais pas le type d'inox)
L'axe rentre de force dans le corps
Les fichiers joints sont sur 2 formats (iges et step) selon votre préférence
Ces plans ont été testés en impression 3D avec de l'ABS. résultat OK mais trop fragile
Prestataire sélectionné
Prestation en cours de réalisation
Espace commentaires
Besoin de précisions avant de vous engager ?
1 devis déposé
Bonjour, pouvez vous deposer un plan 2D avec les cotes svp ?

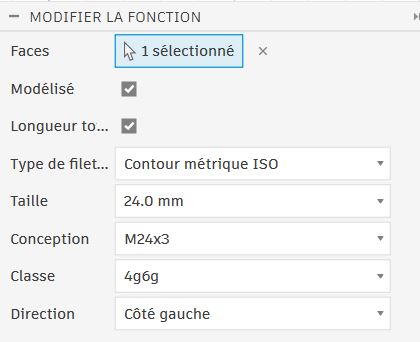

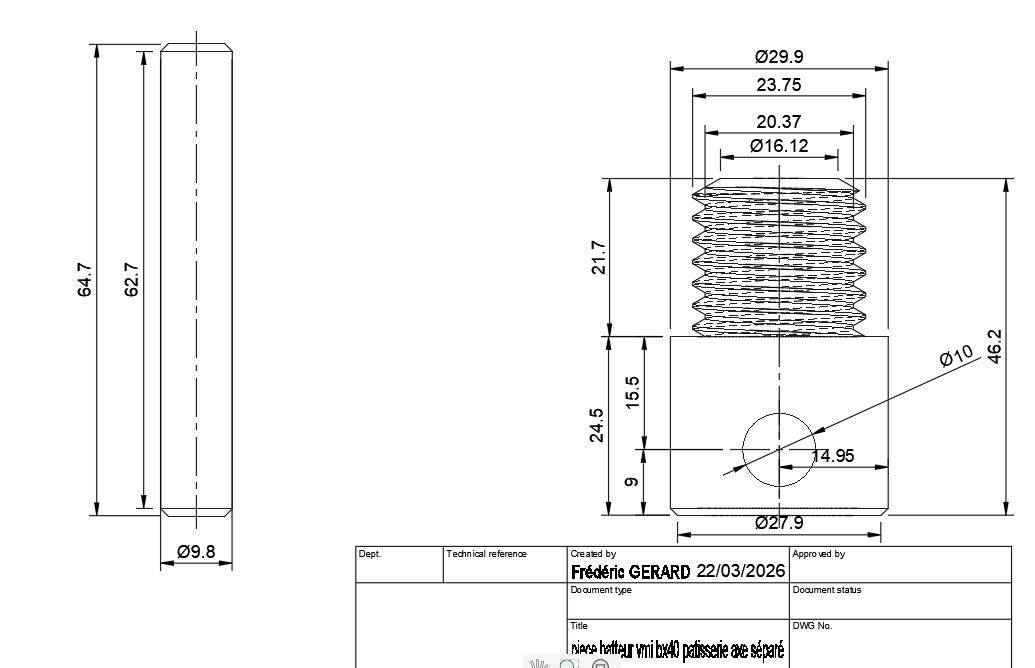

Bonjour , le plan 2d est déposé. peut être qu'il manque des précisions, à vous de me dire, je joint aussi le détail du filetage créé avec fusion360 pour plus de précision. Pour l'axe qui doit rentrer forcé dans la pièce principale, je sais pas vraiment le diamètre qu'il doit avoir :
10mm je penses que c'est trop, sinon il ne rentre pas .
je l'ai côté à 9.8 mais je ne connais pas exactement les tolérences pour qu'il rentre forcé mais aussi pour ne pas qu'il nage. à vous de voir pour ce diamètre
Merci à bientôt
Merci, les 2 pieces doivent resté démontable ou pas ? (Pour quelle monte en "force" il faut faire un axe de 10 pour un trou de 10 ou un peu moins)
bonjour,
L'axe ne doit pas forcément se démonter
Pour faciliter l’usinage est ce qu’il est possible de faire une gorge de 2mm entre le filetage et le D29,9 ?
Oui pour la gorge. la pièce d'origine est conçue avec une gorge.

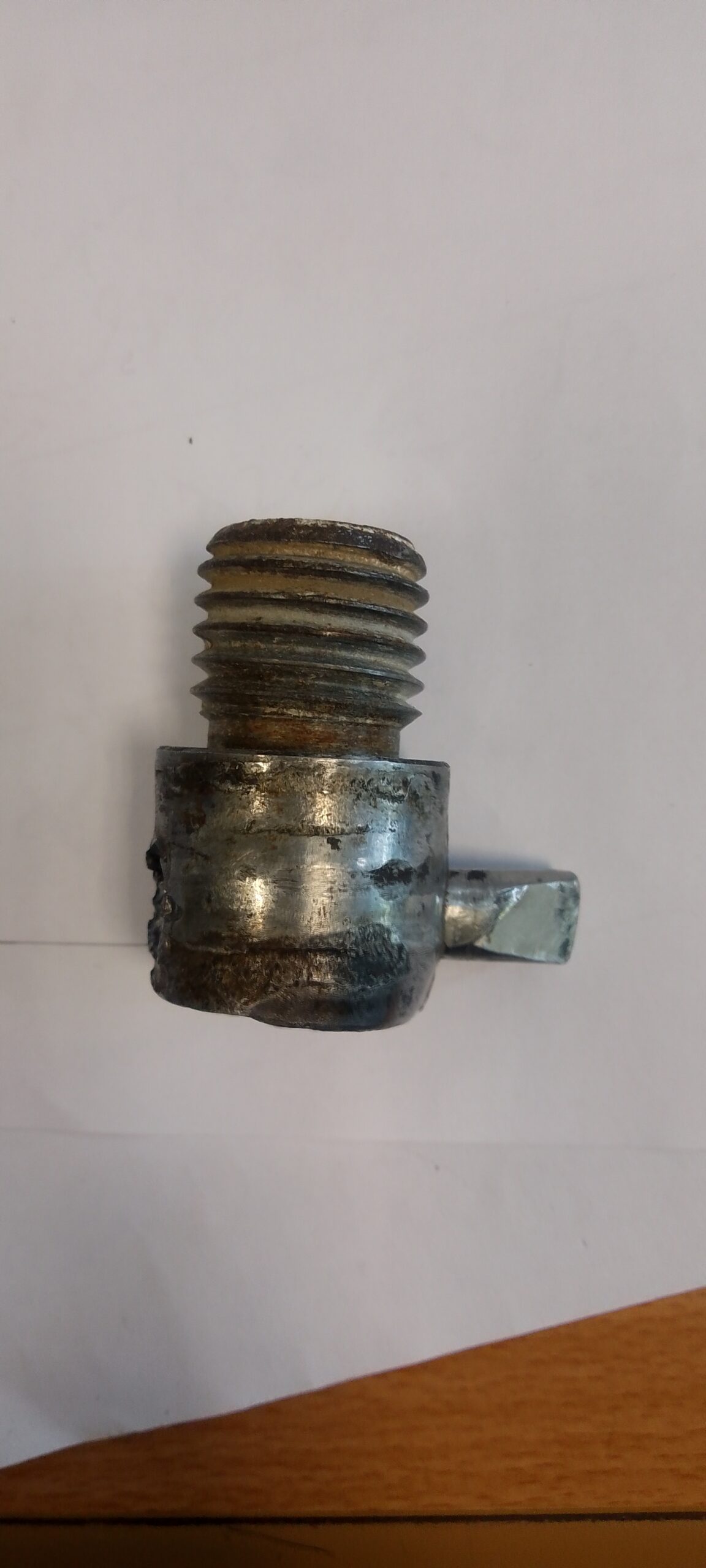

Je n'ai pas réussi à modéliser partiellement le filetage. j'ai rajouté la photo de la pièce d'origine
Très bien merci
